STL文件导出



Rhino

File(文件)Save as(另存为STL

SolidWorks

File(文件)→save(保存)→选择文件类型STL

Options(选项)→Resolution(品质)→Fine(良好)→OK(确定)

AutoCad

输出模型必须为三维实体,且XYZ坐标都为正。命令行输入命令“FACETERS”→设定值为1-10(数越大精度越高)→然后命令行输入“STLOUT”→选择实体→选择“Y”,输出二进制文件→文件命名

ProE

File(文件)→Export(输出)→Model(模型)

或者选择File(文件)→Save a copy(另存一个复制件)→选择.STL

设定弦高为0.该值为系统自动设定为可接受的最小值。

设定Angle Control(角度控制)为1

Alibre

File(文件)→Export(输出)→Save as(另存为STL)→命名→Save(保存)

CADkey

Export(输出)中选择Stereolithography(立体光刻)

I-DEAS

File(文件)→Export(输出)→Rapid Prototype File(快速成型文件)→选择输出模型→Select Prototype Device(选择原型设备)→SLA500.dat→设定absolute facet deviation(面片精度)为0.000395→选择Binary(二进制)

Iventor

Save a copy as(另存复件为)→选择STL类型→选择Options(选项),设定为High(高)

IronCAD

右键单击要输出的模型→Part Properties(零件属性)→Rendering(渲染)→设定Facet Surface Smoothing(三角面平滑)为150File(文件)→Export(输出)→选择.STL

Think3

File(文件)→save(保存)→选择文件类型STL

SolidDesigner

File(文件)→External(外部)→Save STL(保存STL)→选择Binary(二进制)模式→选择零件→输入0.001mm作为Max Deviation Distance(最大误差)

SolidEdge

File(文件)→save(保存)→选择文件类型STL

Options(选项)

设定Conversion Tolerance (转换误差)为0.001in0.0254mm

设定Surface Plane Angle(平面角度)为45.00



设计规范

亲爱的客户,为了您的设计能够完美的呈现,请您按以下步骤操作:

根据您的使用需求,选择最合适的材料,查看材料参数。

检查您的文件壁厚是否达到要求,一定满足最小壁厚要求。查看不同材料壁厚设计要求。

如果您的设计有单独存在的柱子,一定满足最小壁厚要求。查看独立柱子的壁厚设计要求。

如果您的设计存在内凹或者外凸的细节(字体等),一定满足最小宽度和高度要求。查看外凸/内凹设计要求。

如果您的设计存在尖锐部分,该部分的角度要满足最小要求。查看尖锐部分设计要求。

如果您的设计中包含很多个零件,一定要满足零件直接的最小间隙要求。查看零件间隙要求。

如果您的设计中存在螺纹的设计,牙型角度和螺距一定要满足设计要求。查看螺纹设计要求。

如果您的设计中存在孔或者洞,内径和深度一定要满足最小要求。查看孔设计要求。

如果您的设计方案非常复杂,印客工厂可能会认定为特殊件,会按照特殊件报价。查看特殊件设计要求。

不同材料的最小壁厚要求



在您设计3D文件的时候,模型必须为闭合的实体。

壁厚的大小直接决定了能否打印,打印出来产品的强度。

模型打印完成之后,还需要进行去支撑、打磨、等一系列的工艺。所以模型壁厚必须要达到最小要求。



材料

树脂

韧性树脂

透明树脂

半透明树脂

黑色尼龙

白色尼龙

尼龙+玻纤

壁厚

1mm

1mm

1mm

1mm

0.8mm

0.8mm

0.8mm







立柱设计的壁厚要求



三维模型中,某些凸出部分的特征,长度超过2mm的就是立柱,如果是两段都与薄壁相连那就是支撑柱。

设计规范≥最小壁厚


如果另一端没有与薄壁相连那就是非支撑立柱。

设计规范 ≥最小壁厚


各种材料的立柱最小要求如下:



材料

树脂

韧性树脂

透明树脂

半透明树脂

黑色尼龙

白色尼龙

尼龙+玻纤

支撑型立柱

1.2mm

1.2mm

1mm

1mm

1mm

1mm

1mm

非支撑型立柱

1.5mm

1.5mm

1mm

1mm

1mm

1mm

1mm



外凸和内凹的细节要求



外凸细节要求通常是由打印机的精度所决定的,不同材料对外凸细节的要求如下图:



材料

树脂

韧性树脂

透明树脂

半透明树脂

黑色尼龙

白色尼龙

尼龙+玻纤

高度宽度

0.5mm

0.5mm

0.5mm

0.5mm

0.8mm

0.8mm

0.8mm



内凹细节要求如下图:



材料

树脂

韧性树脂

透明树脂

半透明树脂

黑色尼龙

白色尼龙

尼龙+玻纤

深度宽度

1mm

1mm

0.5mm

0.5mm

0.8mm

0.8mm

0.8mm



如果您的三维模型的设计的外凸和内凹细节不能满足这些要求,将没办法进行打磨上色等后处理,建议您对模型进行改进。



螺纹设计要求

螺距是指螺纹上相邻两牙对应点之间的距离,如图:

设计规范≥最小螺间距

牙型角度是指螺纹牙型两侧边的夹角。

根据不同的材料选择,您的设计需要满足最小螺距和最小牙型角度要求,如下图:







材料

树脂

韧性树脂

透明树脂

半透明树脂

黑色尼龙

白色尼龙

尼龙+玻纤

螺距

0.6mm

0.6mm

0.6mm

0.6mm

0.8mm

0.8mm

0.8mm

牙型角度

20°

20°

20°

20°

20°

20°

20°



深孔设计要求

设计规范≥最小孔内径


孔内径需要大于最小的孔径要求,要求如下图:



材料

树脂

韧性树脂

透明树脂

半透明树脂

黑色尼龙

白色尼龙

尼龙+玻纤

最小孔径

1mm

1mm

1mm

1mm

1.5mm

1.5mm

1.5mm

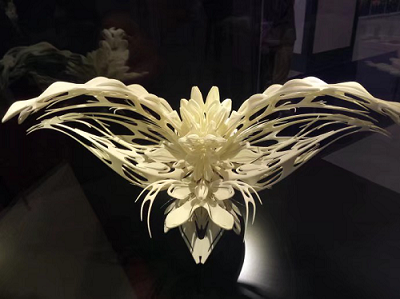

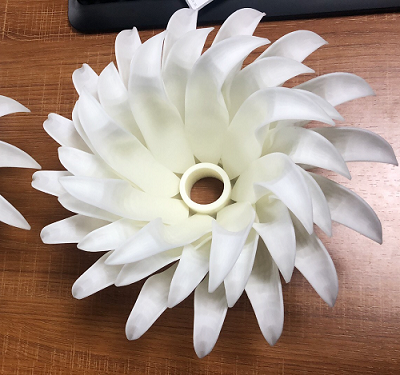

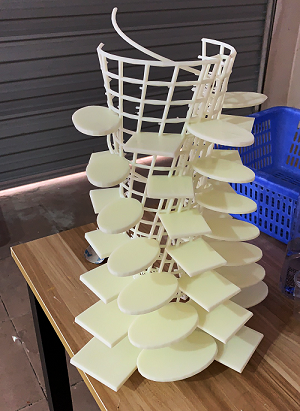

特殊件案例展示



占用空间比较大,重量较轻且容易损坏

设计规范

设计规范

设计规范
